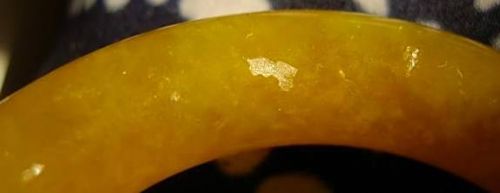

翡翠的“蒼蠅翅”，是指翡翠表層的硬玉礦物解理面在光照下出現(xiàn)一個(gè)個(gè)猶如蒼蠅翅膀的亮白色反光小面的特征（圖1）。“蒼蠅翅”往往呈長條狀或不規(guī)則片狀出現(xiàn)，基本反映了翡翠中硬玉礦物的形狀大小，是翡翠翠性的直觀表現(xiàn)。由于翡翠中各硬玉礦物的大小與取向不同，在光照下轉(zhuǎn)動(dòng)翡翠，不同部位的“蒼蠅翅”會(huì)出現(xiàn)大小不同的片狀閃光，此起彼伏，十分特征。在翡翠鑒別中，觀察其中是否具有“蒼蠅翅”是作為鑒別翡翠真假的一重要的標(biāo)志。如在岫玉、石英巖玉和青海翠（水鈣鋁榴石）等仿翡翠制品中就不會(huì)出現(xiàn)“蒼蠅翅”現(xiàn)象。

　　那是否在翡翠制品中都會(huì)出現(xiàn)“蒼蠅翅”呢？其實(shí)不然。由于“蒼蠅翅”主要由硬玉礦物的解理面反光引起，因此“蒼蠅翅”的出現(xiàn)主要與近翡翠表面硬玉礦物解理面的發(fā)育程度有關(guān)。硬玉礦物中解理面發(fā)育，在光照下解理面出現(xiàn)反光，從而出現(xiàn)“蒼蠅翅”；相反，硬玉礦物中解理面不發(fā)育，也就不會(huì)出現(xiàn)“蒼蠅翅”。

　　按礦物學(xué)的定義，解理是指礦物晶體在外力（如敲打、擠壓等）作用下嚴(yán)格沿一定結(jié)晶方向破裂，并能裂出光滑平面的性質(zhì)。組成翡翠主要成分是硬玉礦物，從礦物性質(zhì)而言，硬玉具有{110}兩個(gè)方向近于垂直的完全解理。但這并不是說所有硬玉礦物都有解理面的存在，只是反映了具有出現(xiàn)該解理的可能性。要使翡翠中硬玉出現(xiàn)解理面，需要接受外力的作用。在翡翠進(jìn)行切割和加工過程中，切割鋸片或研磨針的高速旋轉(zhuǎn)、研磨和機(jī)械震動(dòng)，會(huì)使翡翠切口附近硬玉礦物的解理裂開，產(chǎn)生解理面，因此在粗糙翡翠的切割面上可見有大量的“蒼蠅翅”存在。但加工過程中出現(xiàn)解理面的硬玉只局限于在翡翠近表層的一較小深度范圍內(nèi)，在翡翠內(nèi)部的硬玉礦物由于未受到機(jī)械震動(dòng)與破碎，并不會(huì)產(chǎn)生解理面。當(dāng)隨著翡翠加工中拋光工序的進(jìn)行，翡翠近表層解理面發(fā)育的硬玉將被逐漸被拋去，從而在拋光較好的表面難以觀察到“蒼蠅翅”；只有在無法拋光或拋光不好的部位、以及大塊較平整的表面上，解理面發(fā)育的硬玉不易除去，才使得“蒼蠅翅”容易顯現(xiàn)出來。另外，翡翠的“蒼蠅翅”還與翡翠中硬玉礦物顆粒的大小關(guān)系密切，翡翠結(jié)構(gòu)粗糙，硬玉結(jié)晶較大，產(chǎn)生的解理面也大，“蒼蠅翅”顯而易見；翡翠結(jié)構(gòu)細(xì)膩，硬玉結(jié)晶細(xì)小，產(chǎn)生的解理面較小，“蒼蠅翅”也難以觀察到。

　　由此可見，翡翠的“蒼蠅翅”并非隨處可見。在翡翠擺件、掛件等表面變化大、難以拋光的成品中，“蒼蠅翅”往往容易見到；但在手鐲、戒面等較容易拋光的翡翠成品中，“蒼蠅翅”則難以見到。因此，盡管“蒼蠅翅”作為翡翠真假鑒別的重要標(biāo)志之一，但并非唯一標(biāo)志。同時(shí)，在觀察“蒼蠅翅”時(shí)也需要有一定的訣竅：一是要在翡翠反光面上觀察；二是觀察部位應(yīng)盡量避開拋光較好的部位，而在拋光不完全或面積較大、不易拋光的部位進(jìn)行觀察。如弧形翡翠戒面主要觀察底部平面位置；手鐲觀察內(nèi)圈部位；掛件和擺件則在向內(nèi)凹陷、難以拋光的面或拋光平面較大的部位觀察；三是盡量尋找翡翠結(jié)晶粗糙的部位進(jìn)行觀察。
